NDJ系列机器隔阂计量泵

　　新道茨 ND 型剂量泵就是种用到提前录取侵袭性和非侵袭性物料气体的种相当溶量怎么算泵。剂量泵也称参考值泵或比例表泵，是指来去式溶量怎么算泵，留量就可以在 0~100% 规模性内无极变速調理，使用于切确剂量加药物料气体，其不减性高精度不跨越式 ±1%。追随传统化家产不是向主动的地化支配、远途主动的地化合理标识总体目标识长大，剂量泵的搭配性强、因势利导物料(物料气体)普及的功能主治显大愈加首要。ND 型剂量泵的页面布局构想，美妙斟酌了差其它工作任务环境，普及利使用于酒精化家产、自然的气开采作业、炼铁、热水泥厂、工矿区(汽锅)、的食物、制作药品、科研工作、印染厂、造纸业等环保型水妥善处理家产等。

　　ND 系列机器隔阂计量泵任务道理

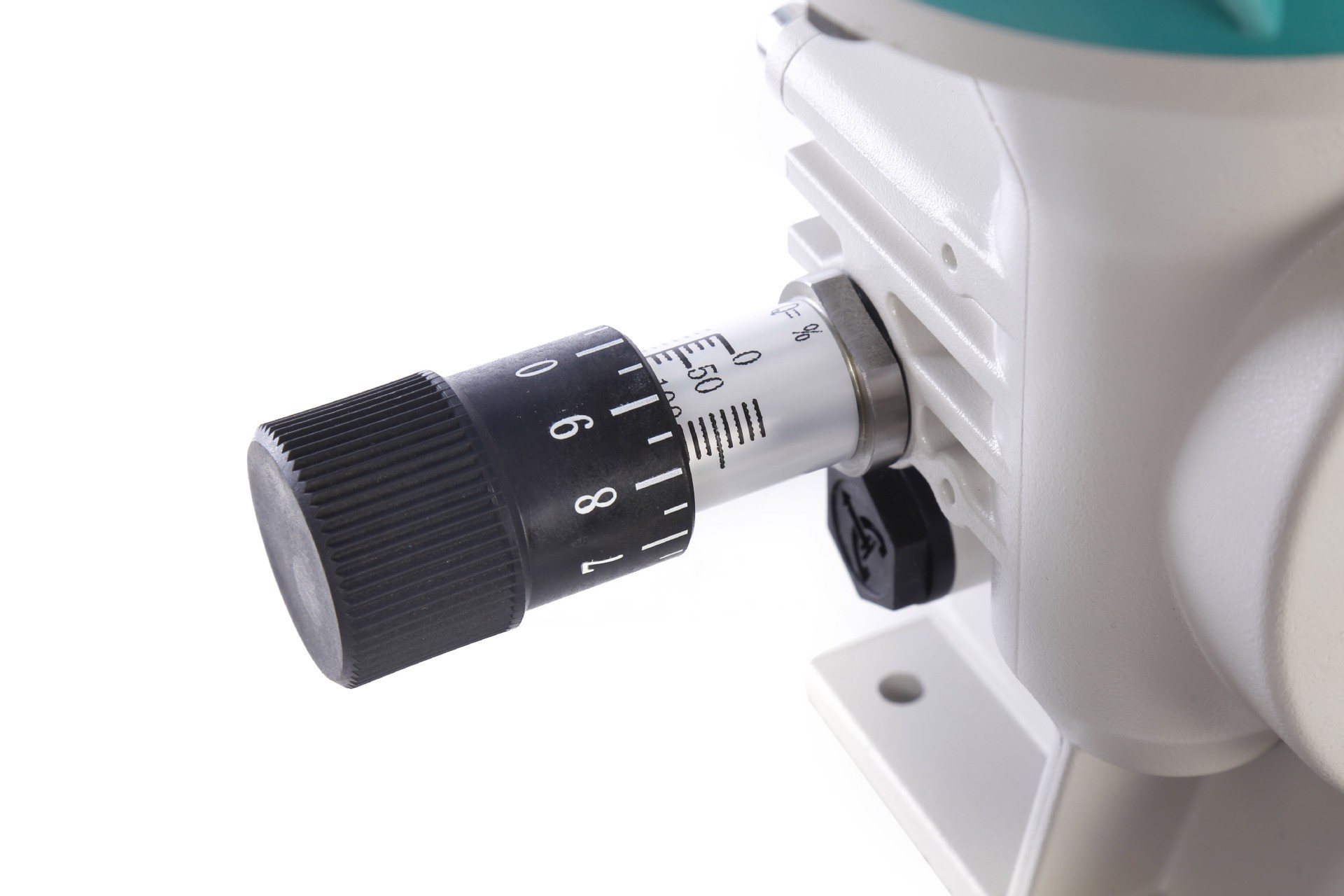

　　电气自动化驱动包主轴滑动轴承套毗连的蜗轮蜗杆蜗杆提速箱组合而成提速机气的布置，滑动轴承套在偏疼轴上的偏疼不规则，偏疼轴在提速箱填写轴的带动下扭转弹黄，滑动轴承套在偏疼轴的偏疼圆上做偏疼勾当，所发生的的偏疼距转变成推杆的蹭蹭蹭蹭勾当，在弹黄回复力的主体下推杆带动膜片做蹭蹭蹭蹭来去勾当，来去循环一回何谓冲程，来去的间隔时间何谓冲程长宽高，每半个小时来去的频繁可称冲程频率和次数。　　当推杆带动膜片以后勾当时，膜片与泵头区间内溶量充满活力，形成重压差，吸进去蒸汽管道的单方面阀翻看，入口通道通道蒸汽管道中的物料入驻泵头腔里面，当吸进去冲程竣事，隔阂勾当刹时杜绝，泵头内重压与入口通道通道管壁内重压营养均衡，吸进去口单方面阀归零。在排斥冲程时，与滑杆毗连的膜片向前走勾当，泵头内重压马上降，当泵头重压低于销往处重压时翻看销往处单方面阀，泵头内的物料入驻排斥蒸汽管道，当排斥冲程竣事时，膜片勾当从新杜绝，泵头内的重压与销往处重压相对，销往处单方面阀归零，之后入驻下一款天道轮回，若想构造全自动以智能世界形势的传递。弹出冲程缓解杆，缓解杆向箱里面逆转进给或久别，能让推杆向前的时间相应的缩减或增强，若想缓解冲程的不足道，始终走到转换冲程缓解留量的总体目标。

　　

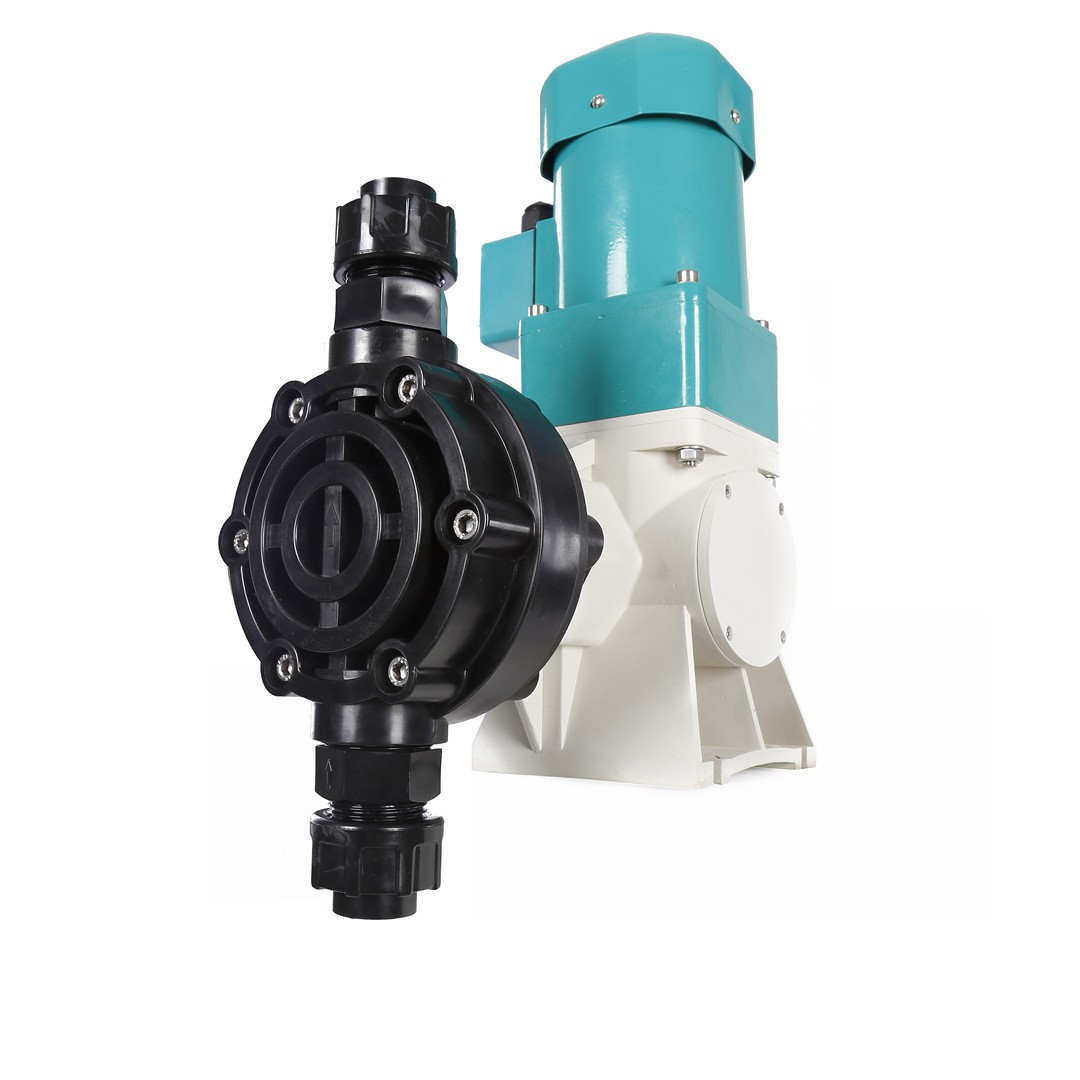

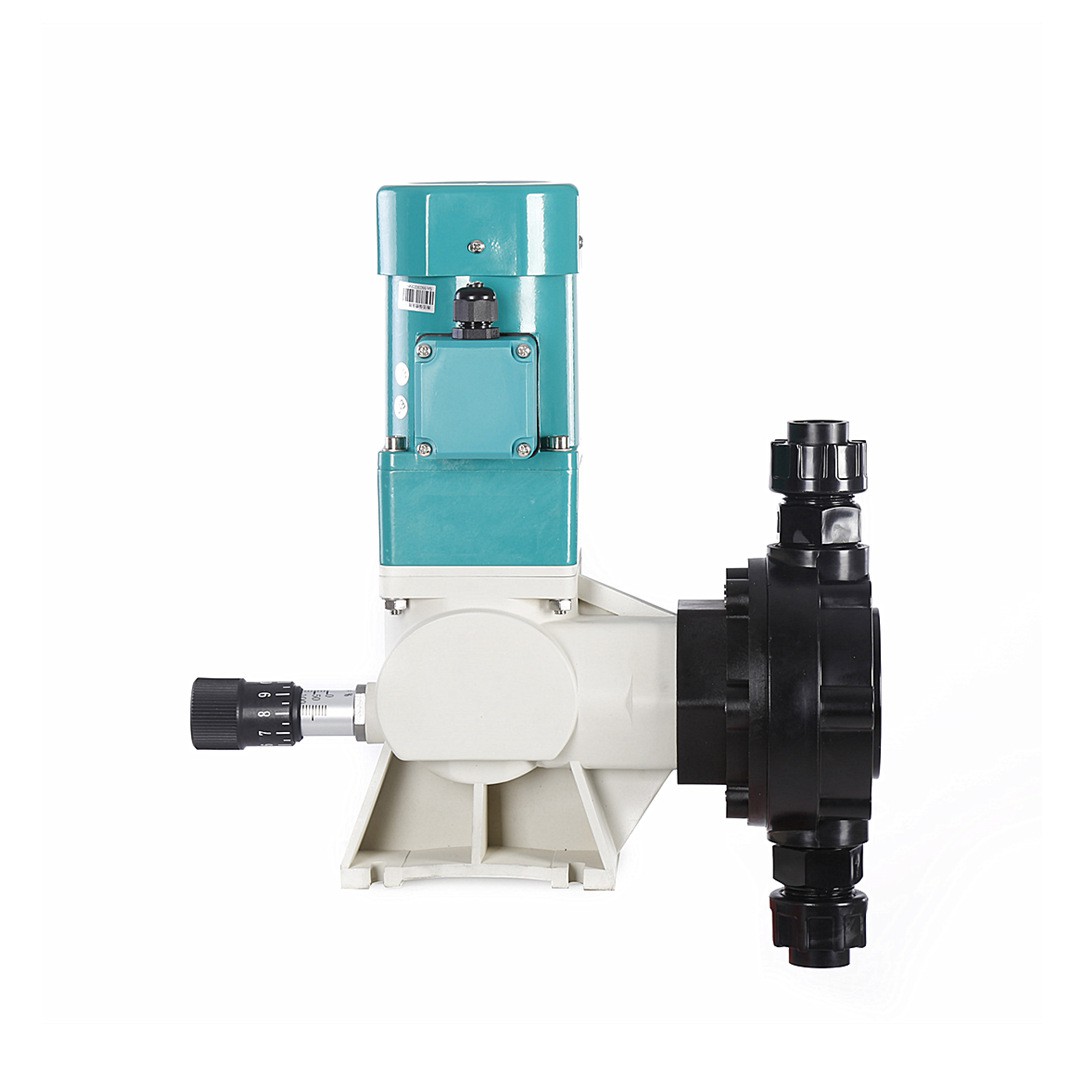

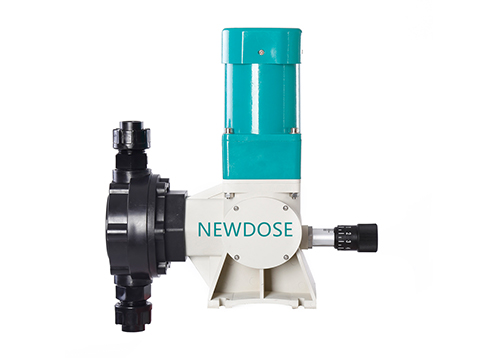

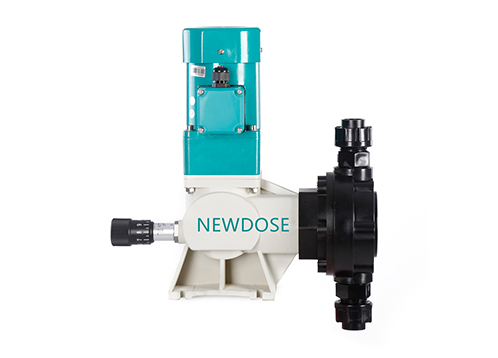

                侧视图                                                           侧视图

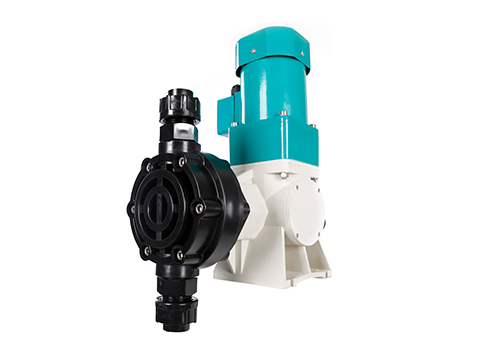

　　产物细节图

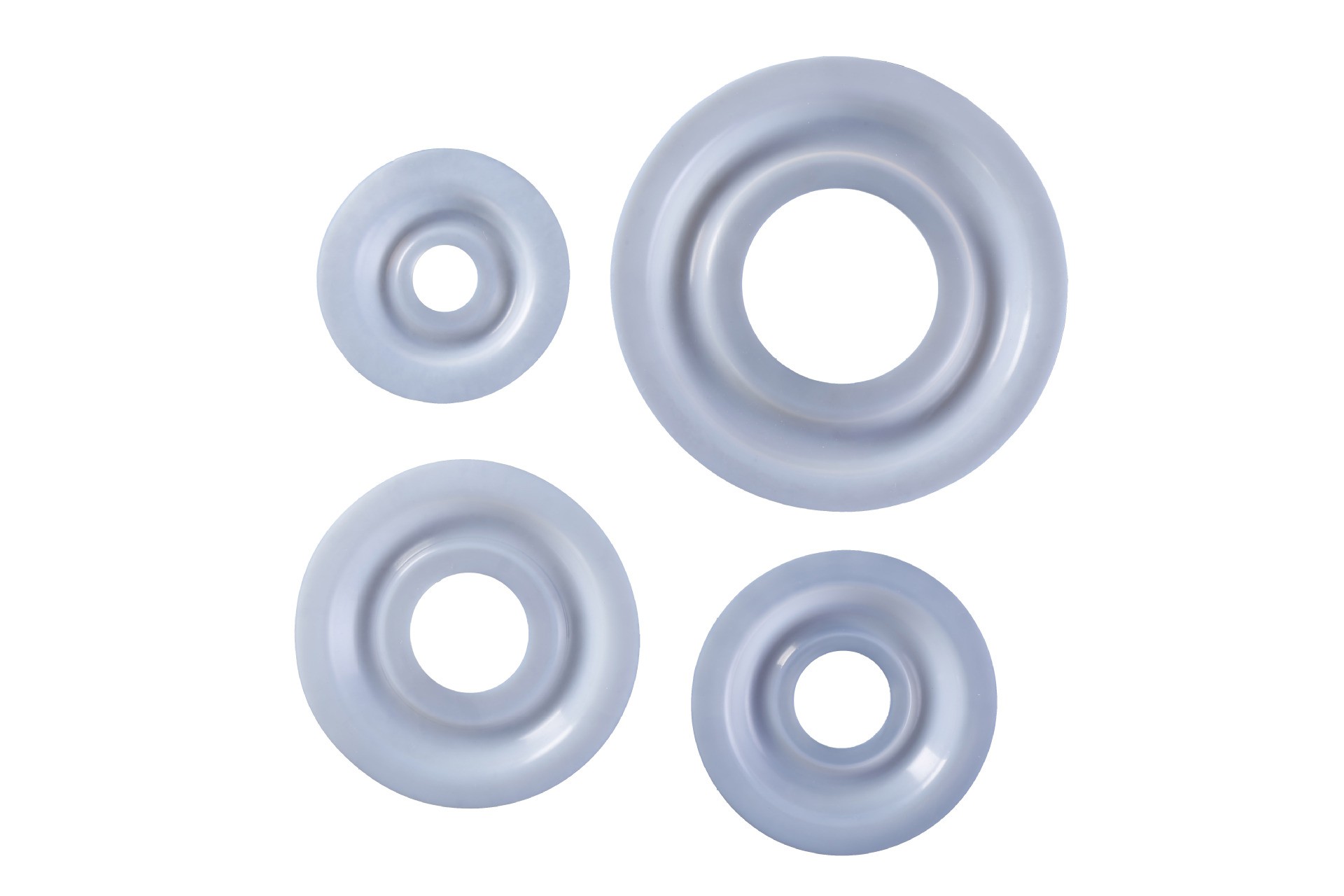

           贵公司检定泵货物，可自己进行区分泵头原材料和机械设备样例。                              全PTFE膜片

　　上风特色

　　偏疼轴前后左右均有轴承套撑持，不要放弃了市面钻个基本生产厂的悬臂轴布局图，使1电气工程专业中受径向力只处理决定转距，增加了1电气工程专业的利用率使用年限，使工艺流程线程池翻倍不改。　　更简明扼要的装配工与防护，柜体内运用脂均匀，社区便利店充满活力,使医养脸变简短。　　运后退程可以够随随便便调济冲程时间。　　PVC、PVDF、PTFE、SS316种类泵头原材料，可同用于种类药液的污泥脱水。　　较长借助期限的纯PTFE膜片，提高添加的的一致与安全。　　够相互装配图于投加桶上，经济发展便利店。

　　产物规格

　　泵头金属材质可以：PP PVC PVDF PTFE SS316　　机电工程自选：非变频式器 变频式器 防爆型

　　型号规格表

型号	流量	压力	泵速	路程	单次冲程流量	膜半径	功率
	L/h	Bar	SPM	mm	ml/stroke	mm	W
NDJS-40/1.0	40	10	87	5	9.7	90	60
NDJS-60/0.5	60	5	104	5	9.7	90	60
NDJS-75/0.5	75	5	130	5	9.7	90	60
NDJS-100/0.5	100	5	104	8	16.5	90	60
NDJS-130/0.5	130	5	130	8	16.5	90	60
NDJS-150/0.3	150	3	130	5	19.2	105	60
NDJL-70/1.0	70	10	87	8	13.4	90	90
NDJL-80/0.7	80	7	130	5	10.3	90	90
NDJ儿L-105/0.7	105	7	104	8	16.8	90	90
NDJL-150/0.5	150	5	130	5	19.2	105	90

　　

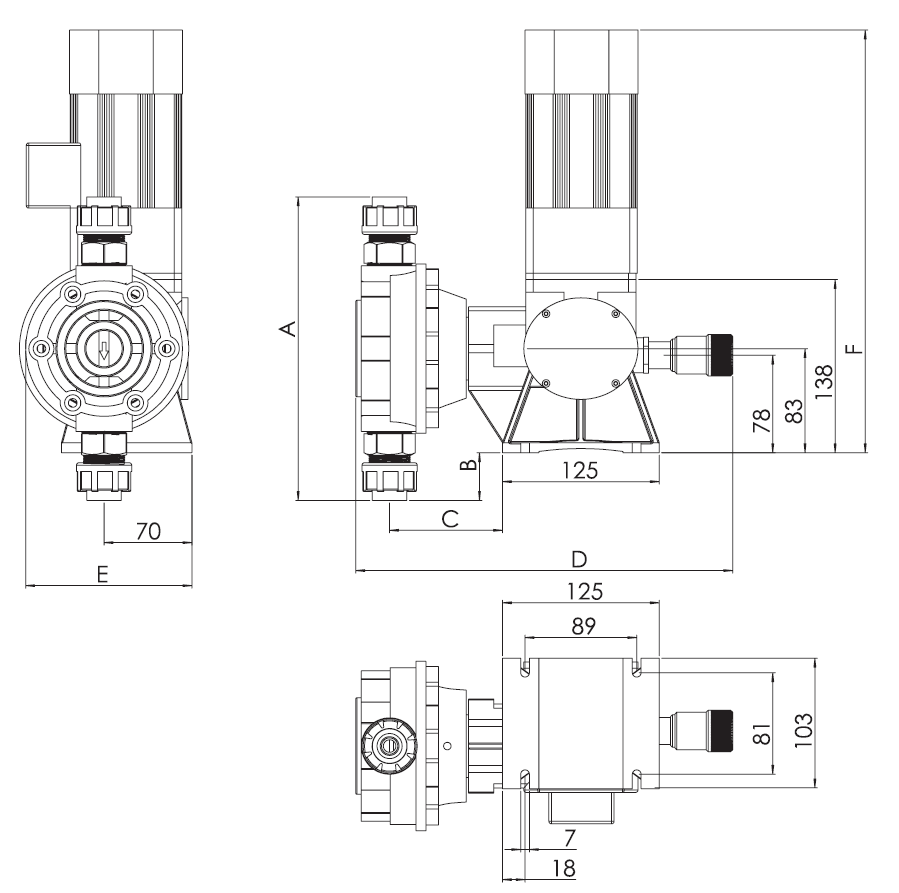

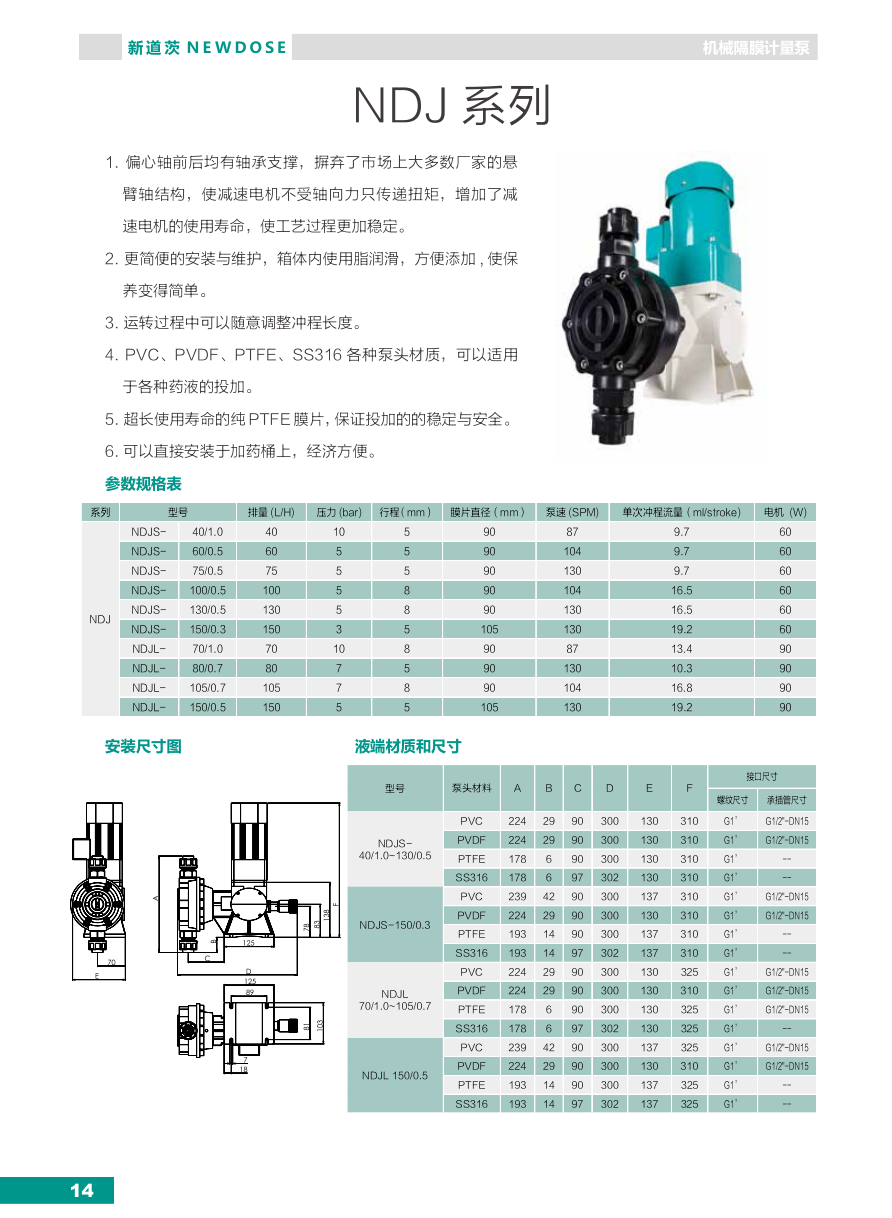

　　组装尺码图
